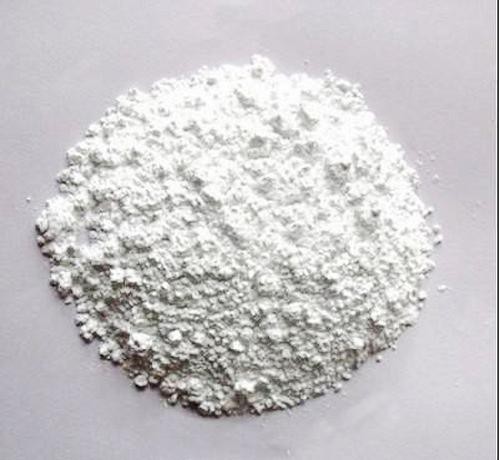

氧化鈣粉是一種無機(jī)化合物，化學(xué)式是CaO，俗名生石灰。物理性質(zhì)是表面白色粉末，不純者為灰白色，含有雜質(zhì)時(shí)呈淡黃色或灰色，具有吸濕性。
　　氧化鈣粉煅燒法是將氧化鈣粉粗碎至150mm，并篩除30～50mm以下的細(xì)渣。無煙煤或焦炭要求粒度在50mm 以下，其中所含低熔點(diǎn)灰分不宜過多，其無煙煤或焦炭的加入量為氧化鈣粉的7.5～8.5（重量）。
　　將經(jīng)篩選的氧化鈣粉及燃料定時(shí)、定量由窯頂加入窯內(nèi)，于900～1200℃煅燒，再經(jīng)冷卻即得氧化鈣粉成品。在煅燒工序副產(chǎn)二氧化碳。
　　純硝酸溶解大理石是將其煮沸驅(qū)除干凈CO。向熱溶液中加入石灰乳，過濾除去Cu、Fe、Mg等氫氧化物沉淀，加熱濾液當(dāng)其接近沸騰時(shí)通入CO產(chǎn)生Ca(HCO)，Ca(HCO)的量相當(dāng)于加入的Ca(OH)的量。煮沸該溶液，氧化鈣粉即分解成碳酸鈣沉淀，并攜帶痕量的Fe。濾液中的Ca經(jīng)冷卻后加入1/3體積的濃氨水和濃的(NH?)?CO?則另有CaCO?沉淀下來。將CaCO?沉淀洗滌干燥，放在石英坩堝中在電爐上灼燒即得純的氧化鈣。

　　若要制得高純氧化鈣，則應(yīng)先將高純硝酸鈣與高純碳酸銨合成碳酸鈣：將沉淀精制后，先于烘箱中烘干，再經(jīng)灼燒（ 控制溫度逐漸升高） ，于1000℃恒溫8h，取出稍冷后，氧化鈣粉干燥保存。
